Σύστημα κυκλοφορίας λάσπης 200m ³/ H HDD Σύστημα κυκλοφορίας λάσπης υψηλής ισχύος 8 κώνων 40 kW
Εισαγωγή
Σε ένα πλήρες σύστημα ανακύκλωσης λάσπης, ο αναδευτήρας σχιστόλιθου είναι ο πρώτος εξοπλισμός για τον έλεγχο στερεών και τον καθαρισμό λάσπης.Ο αναδευτήρας σχιστόλιθου για τον έλεγχο στερεών είναι συσκευές που αφαιρούν τα μοσχεύματα του τρυπανιού από το υγρό γεώτρησης κατά την κυκλοφορία και τη διάτρηση.Χρησιμοποιώντας διαφορετικό πλέγμα από συρμάτινο πλέγμα, ο αναδευτήρας γραμμικής κίνησης θα μπορούσε να αφαιρέσει στο μέγιστο τα μοσχεύματα γεώτρησης και να ανακτήσει την πολύτιμη λάσπη γεώτρησης πίσω στο σύστημα λάσπης για μεταγενέστερη επεξεργασία.
Παράμετροι προϊόντος
| Μοντέλο |
CSJ-FN-30C |
CSJ-FN-60C |
CSJ-FN-120C |
CSJ-FN-200C |
| Χωρητικότητα (m3/h) |
30 |
60 |
120 |
200 |
| Αντλία πολτού |
Μοντέλο |
DC-EHM-1,5C |
DC-EHM-3C |
DC-EHM-3C |
DC-EHM-4C |
| Ισχύς (Kw) |
7.5 |
11 |
22 |
37 |
| Πίεση (MPa) |
1,0~2,0 |
| Αναδευτήρας σχιστόλιθου |
Ισχύς (Kw) |
1.5 |
2 |
3 |
3 |
| Δύναμη κραδασμών (KN) |
30 |
40 |
60 |
60 |
|
Οθόνη
μέγεθος (mm)
|
ΠΑΝΩ |
1400Χ600 |
1700x700 |
1900Χ1000 |
2100x1200 |
| Κάτω |
1400Χ600 |
1700x700 |
1900Χ1000 |
2100x1200 |
| Μοντέλο κώνου |
FN-100 |
FN-150 |
| Αριθμός Κώνου |
3 |
6 |
12 |
8 |
| Μέγεθος διαχωρισμού (μm) |
10-30 |
| Συνολική ισχύς (KW) |
9 |
13 |
25 |
40 |
| Μέγιστο μέγεθος συστήματος (mm) |
1650Χ1450Χ2150 |
2000Χ1600Χ2250 |
2170Χ2000Χ2400 |
2400*2300*2400 |
| Βάρος συστήματος (Kg) |
1200 |
1900 |
2500 |
3500 |
Χρήση και Εφαρμογή
Ο αναδευτήρας σχιστόλιθου υγρού γεώτρησης είναι ο κύριος εξοπλισμός ελέγχου στερεών στο σύστημα ελέγχου στερεών ρευστού γεώτρησης.
Ο αναδευτήρας σχιστόλιθου σβήνει το υγρό γεώτρησης με μεγάλη ποσότητα μοσχευμάτων, διαχωρίζει τα στερεά σωματίδια μεγάλου μεγέθους και στέλνει το υγρό γεώτρησης στον επόμενο εξοπλισμό διαχωρισμού.
το Shake Shaker έχει τα πλεονεκτήματα της απλής δομής, της αξιόπιστης απόδοσης, της μεγάλης χωρητικότητας απόρριψης, της μεγάλης διάρκειας ζωής και της απλής συντήρησης.
Δομή και Λειτουργική Αρχή
Ο αναδευτήρας σχιστόλιθου αποτελείται από δεξαμενή τροφοδοσίας, βάση, κιβώτιο κοσκινίσματος και κινητήρα δόνησης κ.λπ. έξι ελατήρια απομόνωσης συγκρατούν το κιβώτιο κοσκινίσματος στη βάση. Τρεις ίδιες ή διαφορετικές σήτες πλέγματος είναι εγκατεστημένες στην επιφάνεια εργασίας του κιβωτίου κοσκινίσματος.
Έχοντας απορροφήσει τα τελευταία επιτεύγματα στο μηχάνημα κοσκίνισης στο σπίτι και στο εξωτερικό και ενσωματώνοντας τα δυνατά σημεία του κύκλου και της ευθύγραμμης δόνησης, ο αναδευτήρας σχιστόλιθου αυξάνει σημαντικά την ταχύτητα μεταφοράς μοσχευμάτων τρυπανιού και ενισχύει την ποσότητα του υγρού διάτρησης μέσω της οθόνης, αποφεύγοντας έτσι την επικόλληση στην οθόνη .Ο αναδευτήρας σχιστόλιθου παίρνει διπλούς αντιεκρηκτικούς κινητήρες δόνησης ως πηγή δόνησης και σχηματίζει ευθύγραμμη κίνηση με τη δράση κινητήρων δόνησης με περιστροφή αντιστροφής.Ισχύει ιδιαίτερα σε συνθήκες εργασίας με στρωματογραφικές διακυμάνσεις.Τα πλεονεκτήματά του γίνονται πιο εμφανή καθώς το υγρό γεώτρησης έχει πολύ υψηλότερο ιξώδες.

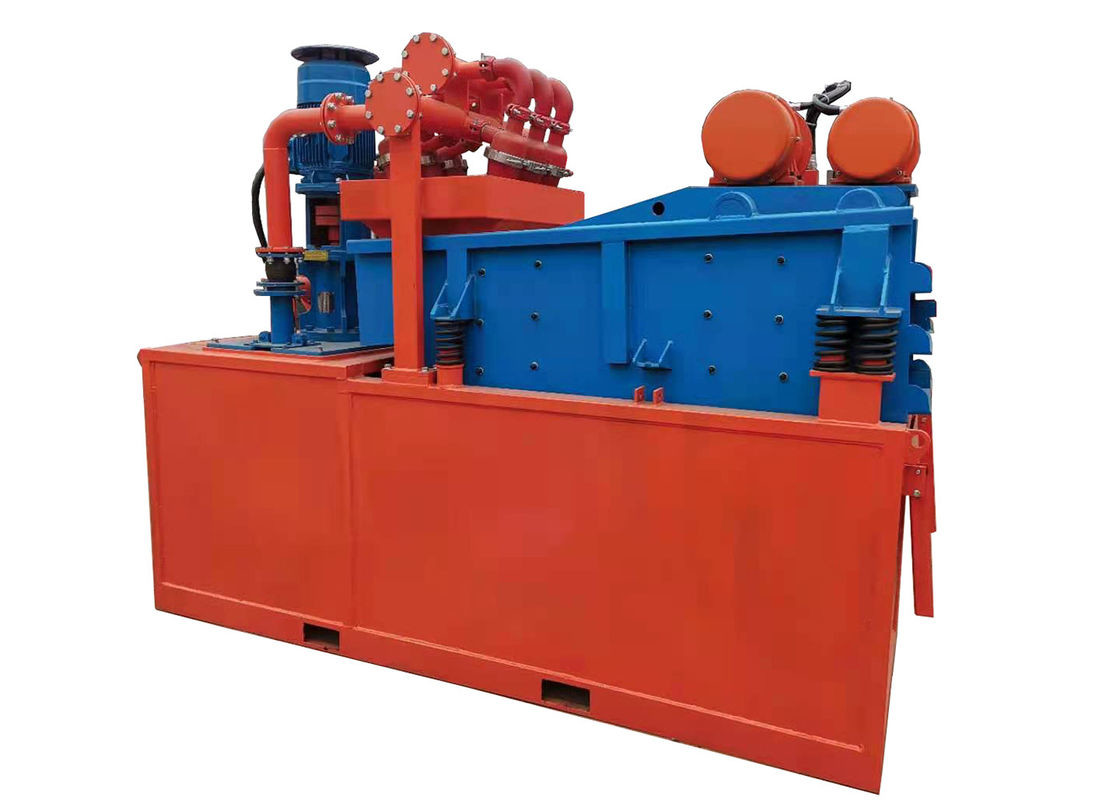

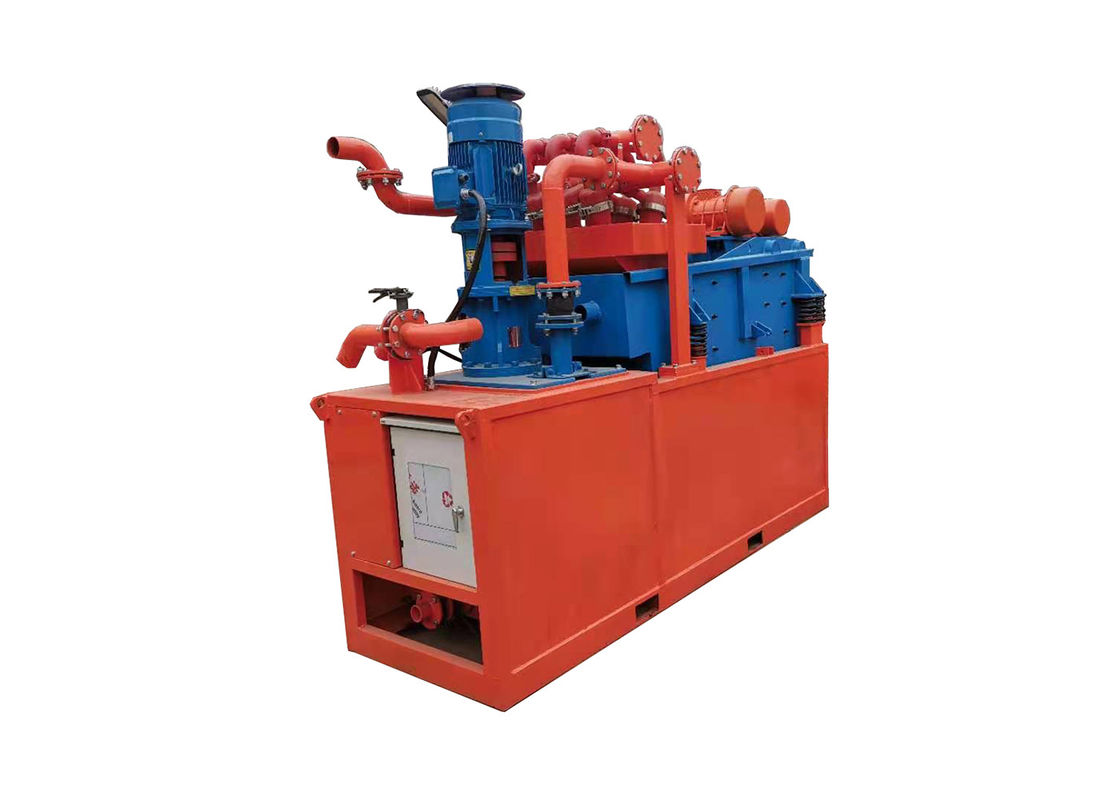

Παρουσίαση φωτογραφιών
Διαδικασία επεξεργασίας οικονομικού συστήματος ανάκτησης λάσπης
Από μηχανήματα εργασίας (ή δεξαμενή καθίζησης) με αντλία πολτού
(1) Η αναρροφημένη λάσπη περνά μέσα από τη δεξαμενή καταγραφής λάσπης του αναδευτήρα σχιστόλιθου
(2) Δονούμενο πλέγμα εισόδου στο σύστημα ανάκτησης λάσπης (3) Τα χονδροειδή σωματίδια στον πολτό λυμάτων πλένονται και μετά εισέρχονται στη δεξαμενή αποθήκευσης πολτού (4), (5) Αναρροφήστε από τη δεξαμενή για να αφαιρέσετε τη λάσπη με συγκεκριμένη κινητική ενέργεια από η αφαίρεση κατά μήκος του αγωγού (6) Η είσοδος του πολτού εγχέεται εφαπτομενικά και η λεπτή λάσπη απορρίπτεται από το ακροφύσιο σταγόνας στο κάτω άκρο του υδροκυκλώνα στο δονούμενο πλέγμα (3) Στην επάνω λεπτή οθόνη του.Μετά την αφυδάτωση με λεπτό κόσκινο και το κοσκίνισμα, το σχετικά ξηρό υλικό λεπτής σκωρίας διαχωρίζεται και ο πολτός που διέρχεται από το λεπτό κόσκινο επιστρέφει ξανά στη δεξαμενή αποθήκευσης πολτού (4) Εσωτερικά.Αλλά ο κυκλώνας (6) Η επεξεργασμένη καθαρή λάσπη εισέρχεται στην ενδιάμεση δεξαμενή αποθήκευσης από τον σωλήνα υπερχείλισης του κυκλώνα (7) και στη συνέχεια μεταφέρεται έξω κατά μήκος του σωλήνα εξόδου του πολτού ή επιστρέφει στη δεξαμενή αποθήκευσης ιλύος
(4).Κατά τη διάρκεια της κυκλοφορίας της λάσπης, μια σημαδούρα στάθμης υγρού μεταξύ της ενδιάμεσης δεξαμενής αποθήκευσης και της δεξαμενής αποθήκευσης πολτού (8) Διατηρήστε τη στάθμη του υγρού στη δεξαμενή αποθήκευσης πολτού σταθερή.Μόλις η ποσότητα λάσπης που εξέρχεται από τη δεξαμενή αποθήκευσης πολτού είναι μεγαλύτερη από αυτή που παρέχεται, η σημαδούρα στάθμης υγρού θα πέσει με την πτώση της στάθμης του υγρού.
Αυτή τη στιγμή, η λάσπη στη μεσαία δεξαμενή αποθήκευσης θα μεταφερθεί στη δεξαμενή αποθήκευσης υδαρούς πολτού μέσω του ανοιχτού σωλήνα αναπλήρωσης του πολτού και η στάθμη του υγρού θα ανέβει και θα επανέλθει στην αρχική του κατάσταση.Εάν η παροχή πολτού είναι μεγαλύτερη από την έξοδο, η δεξαμενή αποθήκευσης πολτού θα υπερχειλίσει για να αποφευχθεί η υπερχείλιση.Όταν απαιτείται λάσπη υψηλότερης ποιότητας, η διαδικασία διαλογής λάσπης στον κυκλώνα μπορεί να επαναληφθεί μειώνοντας τη συνολική τροφοδοσία πολτού.
