Ικανότητα: | 50-240 ㎥/h (200-1000GPM) | Στάδιο χωρισμού: | 2stage/3stage |
---|---|---|---|
προσαρμοσμένος: | Ναι | Όγκος δεξαμενών: | 5-30 ㎥ |
Συνολική δύναμη: | 25-184 KW | Περιοχή οθόνης: | 2.2-8.4 ㎡ |
Συνολικό βάρος: | 5.5-20 τ | Διάσταση χερσαίων μεταφορών (χιλ.): | προσαρμοσμένος |
Υψηλό φως: | trenchless HDD σύστημα ανακύκλωσης λάσπης 20t 1000GPM,μηχανή δομένος οθόνης 20t,σύστημα ανακύκλωσης λάσπης 1000GPM HDD |
1000 GPM Trenchless HDD μονάδα ανακύκλωσης λάσπης διατρήσεων
Μονάδα ανακύκλωσης λάσπης διατρήσεων HDD, σύστημα διαδικασίας λάσπης
Εισαγωγή
Το σύστημα ανακύκλωσης λάσπης HDD είναι σχέδιο για την οριζόντια εγκατάσταση γεώτρησης κατευθυντικών διατρήσεων (HDD).
Σύμφωνα με την απαίτηση λάσπης διατρήσεων, το σύστημα αποκατάστασης λάσπης HDD μπορεί να περιλάβει το δονητή σχιστόλιθου σχιστόλιθου, desander κυκλώνας, desilter υποβάλλει σε φυγοκέντρωση, δεξαμενή λάσπης, αναμίκτης λάσπης, πυροβόλο όπλο λάσπης, αντλία παράδοσης, κ.λπ. Το μέγεθος της τρύπας οθόνης εξαρτάται από την απόδοση του δονητή σχιστόλιθου, ο οποίος είναι κατάλληλος για τη ροή λάσπης και το χωρισμό λάσπης διατρήσεων με τις διαφορετικές απαιτήσεις λάσπης.
Τα κύρια χαρακτηριστικά γνωρίσματα δομών
1. Καλές παραγωγικότητα και εκτέλεση: η ικανότητα παραγωγής του συστήματος είναι μέχρι 240m3/το χ (1000gpm), τα οποία μπορούν να καλύψουν τις απαιτήσεις της επεξεργασίας λάσπης στα μεγάλης κλίμακας trenchless προγράμματα.
2. Όλα τα μέρη του εξοπλισμού συνδέονται γρήγορα, εύκολος να αποσυνθέσουν και να κερδίσουν το χρόνο.
3. Ο υψηλός wear-resistant συλλέκτης σκόνης κυκλώνων πολυουρεθάνιου είναι ο ίδιος με το διεθνές εμπορικό σήμα, το οποίο μπορεί να χρησιμοποιηθεί για περισσότερο από 3800 ώρες, με τη μακροχρόνιες ζωή υπηρεσιών και την ανταλλαξιμότητα.
4. Ο explosionproof λαμπτήρας μπορεί να καλύψει τις απαιτήσεις της κατασκευής νύχτας, η οποία είναι εύκολο να λειτουργηθεί και χρηματοκιβώτιο.
Παράμετροι προϊόντων
Προσαρμοσμένος | ΝΑΙ |
Ικανότητα | 50-240 ㎥/h (200-1000 GPM) |
Περιοχή οθόνης | 2.2-8.4 ㎡ |
Στάδιο χωρισμού | 2stage/3stage |
Όγκος δεξαμενών | 5-30 ㎥ |
Συνολική δύναμη | 25-184 KW |
Συνολικό βάρος | 5.5-20 τ |
Διάσταση χερσαίων μεταφορών (χιλ.) | προσαρμοσμένος |
Υλικό οθόνης | Πολυουρεθάνιο |
Κυκλώνας (χιλ.) | 250 -900 |
Υλικό στροφείων | Cr26 |
Εφαρμογή | Διάτρηση |
Προδιαγραφή | Μπορέστε να προσαρμοστείτε σύμφωνα με τις απαιτήσεις |
Πρότυπο | Csj-fn-30C | Csj-fn-60C | Csj-fn-120C | Csj-fn-200C | |
Ικανότητα (m3/h) | 30 | 60 | 120 | 200 | |
Αντλία πηλού | Πρότυπο | Ρεύμα-ehm-1.5C | Ρεύμα-ehm-3C | Ρεύμα-ehm-3C | Ρεύμα-ehm-4C |
Δύναμη (KW) | 7.5 | 11 | 22 | 37 | |
Πίεση (MPA) | 1.0~2.0 | ||||
Δονητής σχιστόλιθου | Δύναμη (KW) | 1.5 | 2 | 3 | 3 |
Δύναμη δόνησης (KN) | 30 | 40 | 60 | 60 | |
Οθόνη μέγεθος (χιλ.) |
ΕΠΑΝΩ | 1400X600 | 1700x700 | 1900X1000 | 2100x1200 |
Κάτω από | 1400X600 | 1700x700 | 1900X1000 | 2100x1200 | |
Πρότυπο κώνων | Fn-100 | Fn-150 | |||
Αριθμός κώνων | 3 | 6 | 12 | 8 | |
Μέγεθος χωρισμού (μm) | 10-30 | ||||
Συνολική δύναμη (KW) | 9 | 13 | 25 | 40 | |
Σύστημα Max.Size (χιλ.) | 1650X1450X2150 | 2000X1600X2250 | 2170X2000X2400 | 2400*2300*2400 | |
Βάρος συστημάτων (κλ) | 1200 | 1900 | 2500 | 3500 |
Εργασιακή διαδικασία συστημάτων ανακύκλωσης λάσπης HDD
1. Υπάρχει ένα κοίλωμα τρυπανιών σε κάθε πλευρά της διάτρυσης της τρύπας, ένα σύνολο κάθετης αντλίας πηλού θα θέσει πάνω από το κοίλωμα λάσπης για τη σίτιση του δονητή σχιστόλιθου. Η οθόνη δονητών σχιστόλιθου θα χωρίσει τα μοσχεύματα διάτρυσης και η απαλλαγή έξω, μέρος ρευστών θα μειωθεί στην παγίδα άμμου μέσω της τρύπας οθόνης.
2. 1 ή 2 ή 3 σύνολα κυκλώνα desander κάθονται μετά από το δονητή σχιστόλιθου, ένα σύνολο φυγοκεντρικής αντλίας θα ταΐσει desander cyclong για το δεύτερο χωρισμό φάσης, τα στερεά από το desander θα είναι απαλλαγή στην οθόνη δονητών ή το τέμνον κιβώτιο άμεσα και τα ρευστά πέρα από τη ροή από το desander θα ρεύσουν στο διαμέρισμα desander.
3. Μια ποσότητα desilter κυκλώνων θα καθίσει μετά από το desander για το λεπτό χωρισμό στερεών, τα στερεά από desilter θα απαλλάξουν στην οθόνη δονητών ή το κιβώτιο μοσχευμάτων, ρευστά από desilter θα μειωθεί desilter στο διαμέρισμα.
4. Μια αντλία μίξης κάθεται στην ολίσθηση δεξαμενών για τη μεταφορά λάσπης διατρήσεων και η λάσπη τροφών στη χοάνη λάσπης για τη νέα λάσπη ανακατεύει ξανά από τις νέες χημικές ουσίες. Η αναμιγνύοντας χοάνη μπορεί να καθίσει πάνω από τη δεξαμενή ή την ολίσθηση δεξαμενών σύμφωνα με την απαίτηση του πελάτη.
Πλεονεκτήματα
1. Μορφωματικό σχέδιο, μικρό ίχνος, εύκαμπτες διαμόρφωση και εγκατάσταση σύμφωνα με τις απαιτήσεις πελατών.
2. Το δευτερεύον πιάτο της δεξαμενής λάσπης σχεδιάζεται για να ζαρωθεί και μεταφέρων, το οποίο είναι ασφαλέστερο και μπορεί να αντέξει περισσότερο φορτίο.
3. Η εγκατάσταση και η αποσύνθεση είναι απλές και κατάλληλες για το προσωπικό διατρήσεων να κινηθεί συχνά.
4. Το σύστημα υιοθετεί το συγκεντρωμένο ηλεκτρικό έλεγχο, ο οποίος είναι εύκολο να λειτουργηθεί.
5. Όλος ο εξοπλισμός σχεδιάζεται για να είναι αντιδιαβρωτικός και wear-resistant με τη μακριά ζωή υπηρεσιών.
6. Προσαρμόζεται στους σκληρούς όρους λειτουργίας διάτρυσης και έχει τις λειτουργίες της κρύας, explosionproof, διαρροών απόδειξης, αντιδιαβρωτικής και βροχής απόδειξης αντίστασης, αντίστασης θερμότητας.

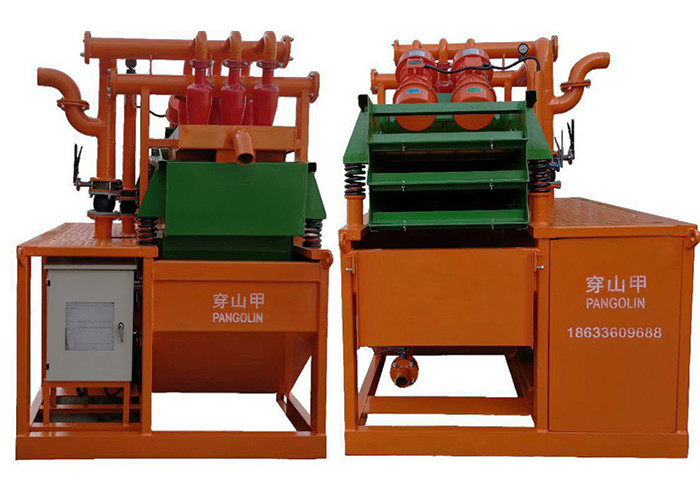

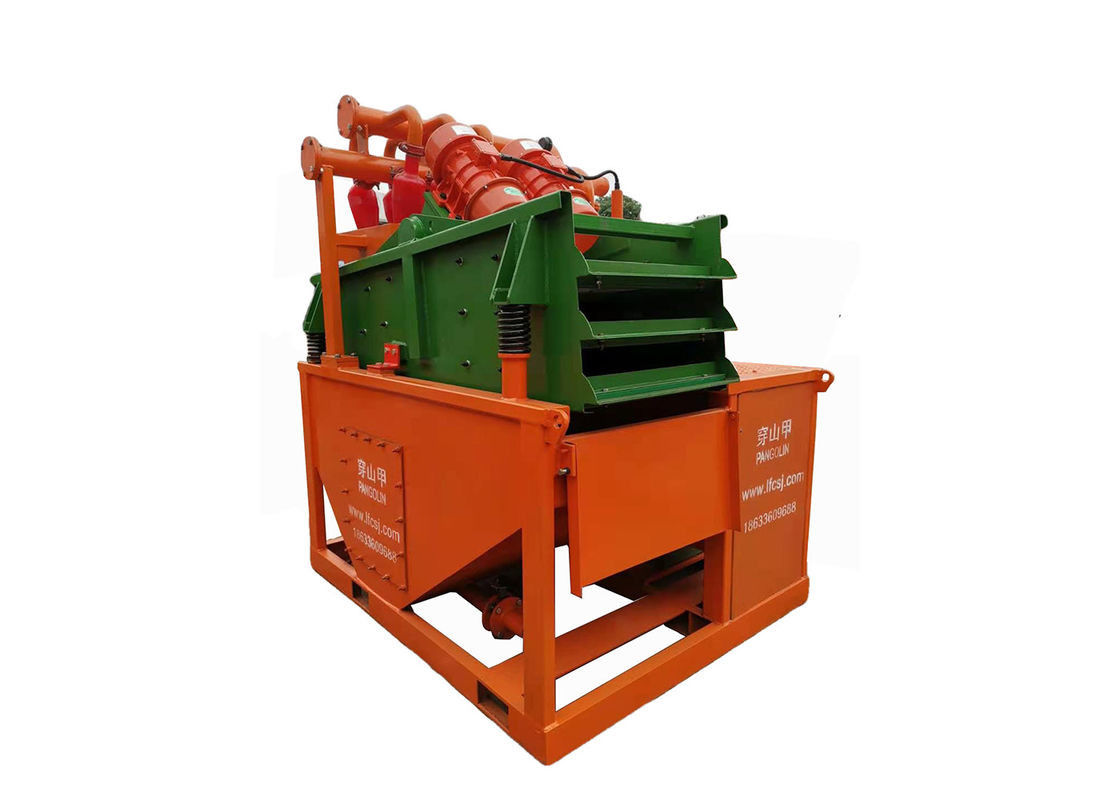

Η εικόνα παρουσιάζει
Η Co. μηχανημάτων κατασκευής Pangolin (Κίνα), ΕΠΕ είναι κατασκευαστής τρυπανιών με τον πλήρη εξοπλισμό δοκιμής και την ισχυρή τεχνική δύναμη. Τα προϊόντα μας έχουν ένα ευρύ φάσμα, υψηλό - ποιότητα, λογική τιμή, και έγκαιρη παράδοση, τα οποία χρησιμοποιούνται ευρέως στις πετρελαιοφόρες περιοχές, τη διάτρηση, τους τομείς μη-ανασκαφής και άλλες βιομηχανίες. Τα προϊόντα μας αναγνωρίζονται ευρέως και εμπιστεύονται από τους χρήστες, και μπορούν να ικανοποιήσουν τις συνεχώς μεταβαλλόμενες οικονομικές και κοινωνικές ανάγκες.
Καλωσορίζουμε τους νέους και παλαιούς πελάτες από όλες τις κοινωνικές τάξεις για να μας έρθουμε σε επαφή με για τις μελλοντικές επιχειρησιακές σχέσεις και την αμοιβαία επιτυχία!
FAQ:
1. Πώς να διατάξει τα προϊόντα;
Α: Παρακαλώ στείλετε την έρευνα με την περιγραφή στοιχείων λεπτομέρειας ή με τον πρότυπο αριθμό.
2. Πόσο περίπου η κοινή συσκευασία;
Α: Εάν δεν υπάρχει καμία ειδική απαίτηση συσκευασίας, θα την πάρουμε ως κανονική συσκευασία μας. Πρώτα στο μικρό χαρτοκιβώτιο, και έπειτα στο μεγαλύτερο χαρτοκιβώτιο για να σιγουρευτεί συνολικά τα αγαθά που ολοκληρώνονται.
3. Μπορώ να αναμείνω τα προϊόντα μιας ποιότητας;
Α: Ναι. η ώριμη τεχνολογία παραγωγής που εξασφαλίζει την ποιότητα ικανοποιεί το διεθνές αίτημα.
4. Πώς να ελέγξει το προϊόν είναι ακριβές που θέλετε;
Α: Εάν είναι δυνατόν, παρακαλώ συνδέστε μια εικόνα αναφοράς για να αποφύγετε οποιαδήποτε παρανόηση ή οποιεσδήποτε συνδέσεις από τον ιστοχώρο μας για μια καλύτερη κατανόηση.
5. Πώς να ελέγξει την ποιότητα;
Α: Έχουμε την πεπειραμένη QC μας ομάδα, θα υπάρξει ακριβής επιθεώρηση και δοκιμή για κάθε διαταγή πριν από να στείλει έξω.
6. Γρήγορος χρόνος παράδοσης:
Α: Συνήθως διαρκεί 25 ημέρες για τις ημέρες production.only 3 ή 5 εάν έχουμε το απόθεμα του μεγέθους αιτήματός σας.
7. Ανταγωνιστική τιμή:
Α: Το εργοστάσιό μας μπορεί να σας παρέχει η χαμηλότερη τιμή λόγω της άμεσης πώλησης στους πελάτες χωρίς διανομέα!
